МВВ
Назначение
- Модуль ввода-вывода МВВ-ХХ (где ХХ – номер модификации 01…99) представляет собой электронный блок, предназначенный для приема и обработки сигналов с датчиков и сигнализаторов, обмена данными с системой верхнего уровня, расчета и выдачи управляющих воздействий на исполнительные механизмы.
- Цикл ввода, обработки сигналов с датчиков и сигнализаторов, расчета и выдачи управляющих воздействий в МВВ составляет 20 мс.
Технические характеристики
- Исполнение:в виде навесного однодверного шкафаIP54;
- Габаритные размеры: 600х380х210 мм;
- Масса: не более 30 кг;
- Питание: =24В ±10%. Ток потребления – не более 1А;
- Индикаторная панель (опционально);
- Канал обмена с системой верхнего уровня – Profibus DP (опционально может быть реализован Modbus RTU по каналу обмена RS-485/422 115200 кБод) или Modbus TCP/IP по каналу обмена Ethernet)..
- Входные сигналы:
- Сигналы датчиков частоты вращения – до 6 каналов (диапазон частот от 100 Гц до 20000 Гц, амплитуда сигнала от 50 мВ до 30 В);
- Сигналы датчиков БСКТ (ДБСКТ) – до 4-х каналов;
- Сигналы датчиков со стандартными выходными сигналами 0-20мА, 4-20мА – до 32 каналов;
- Дискретные сигналы- до 32 каналов.
- Выходные сигналы:
- До двух каналов управления исполнительным механизмом типа ИМ-21АФ (ШИМ – сигнал частотой 50 Гц, с амплитудой импульса 48В, с током до 500 мА).
- Выходные аналоговые сигналы (4 однопроводных выхода 0-20 мА или 4-20 мА);
- До 32 каналов вывода дискретных сигналов;
- Канал управления блоком управления шаговым двигателем 3ДВШ – 100.
Функции

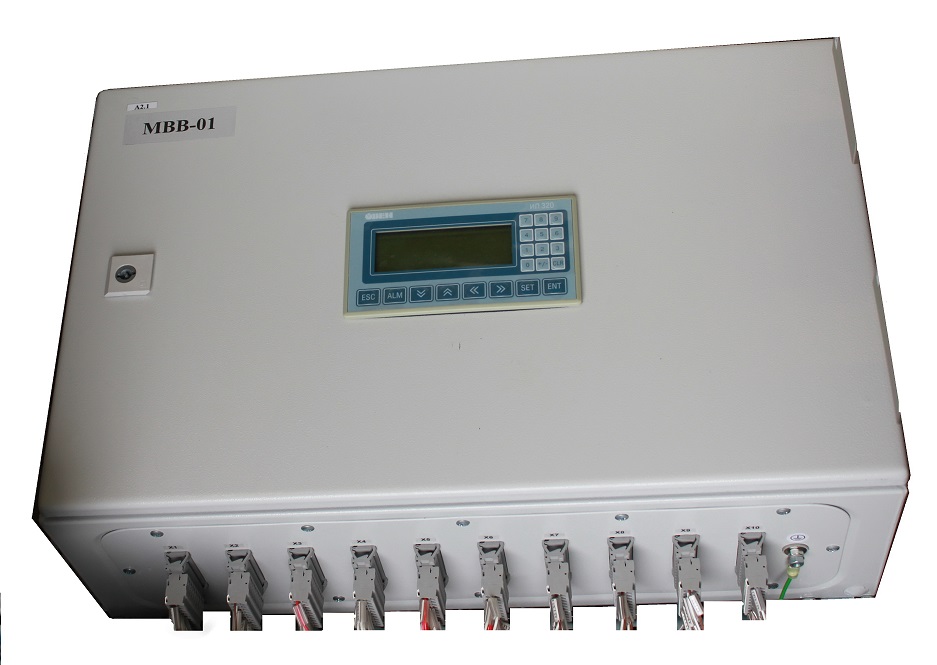

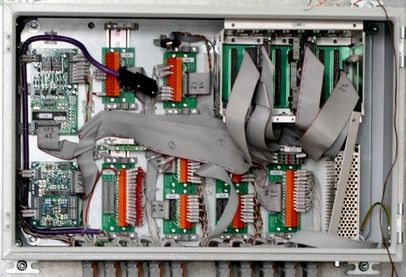

Фото
|
|
|
|
|
|
