БУШ ДГ-03
Назначение
- БУШ ДГ-03 предназначен для управления дозаторами газа ДГ-90ГП1М, ДГ-90ГП2М, ДГ-90ГП4М, ДГЭ-2,5, ДГ-009, ДГ-009ВИ, оснащенными шаговым двигатем 3ДВШ-100-1,6 и датчиком обратной связи БСКТ-220.
Основные технические характеристики
- Исполнение: в шкафу IP54, настенный вариант;
- Габаритные размеры: 480x410x235мм с учетом крепежа;
- Масса: не более 22 кг;
- Питание:
- основное «~220В» не более 300 Вт;
- резервное «=220В» не более 300 Вт;
- аварийное «=24В» не более 45 Вт.
- Управление блоком осуществляется управляющими токовыми сигналами:
- Входной управляющий сигнал «Igt зад», 4...20 mA;
- Выходной информационный сигнал «Igt факт», 4...20 mA.
- Параметры сигналов на обмотки шагового двигателя:
- max частота шагов – 1500 Гц;
- 8,5 В, 1,1 А – длительно;
- 96 В, 2,3 А – импульсная форсировка;
- 27 В, 1,1 А – аварийное торможение
- БУШ ДГ-03 имеет гальваническую развязку по входным сигналам;
- Рабочий температурный диапазон: от -10°С до +50°С;
- Средняя наработка на отказ не менее 100000 ч;
- Срок службы БУШ ДГ-03 не менее 25 лет.
Функции
- Управление дозатором газа: БУШ ДГ формирует управляющее воздействие на шаговый двигатель согласно заданному (от САУ) и текущему положению (с датчика БСКТ) иглы дозатора;
- Самодиагностика.
Фото
|
|
|
|

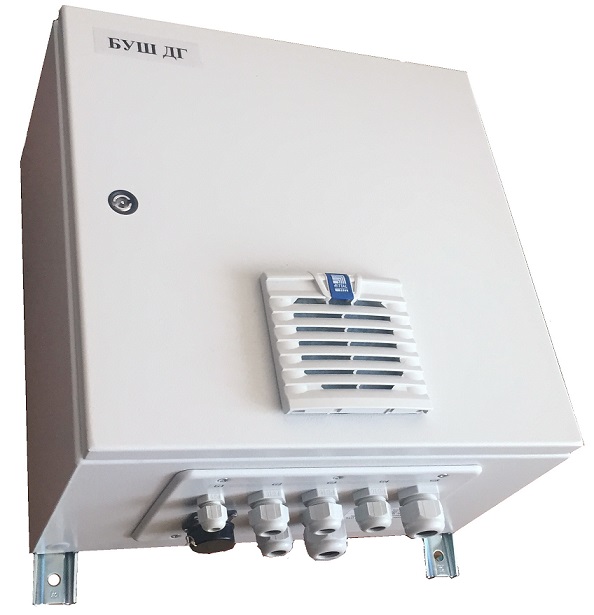

БУШДГ-03 |

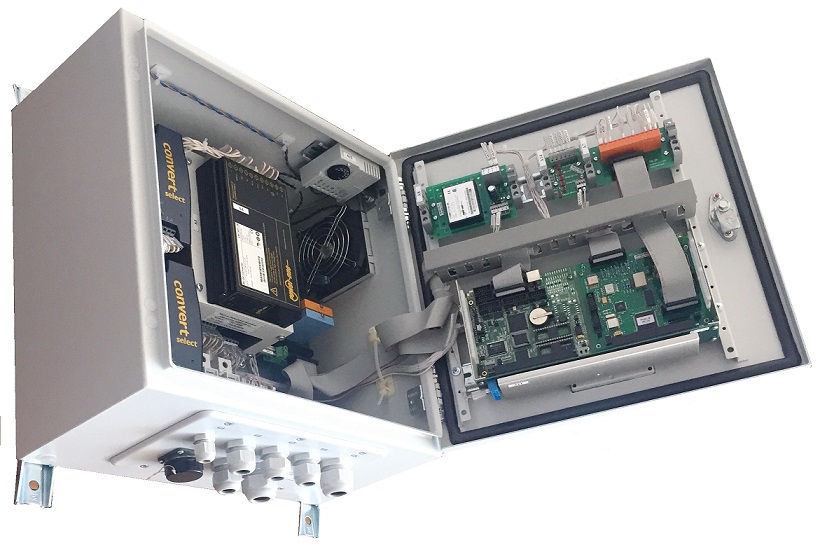

БУШДГ-03 |
