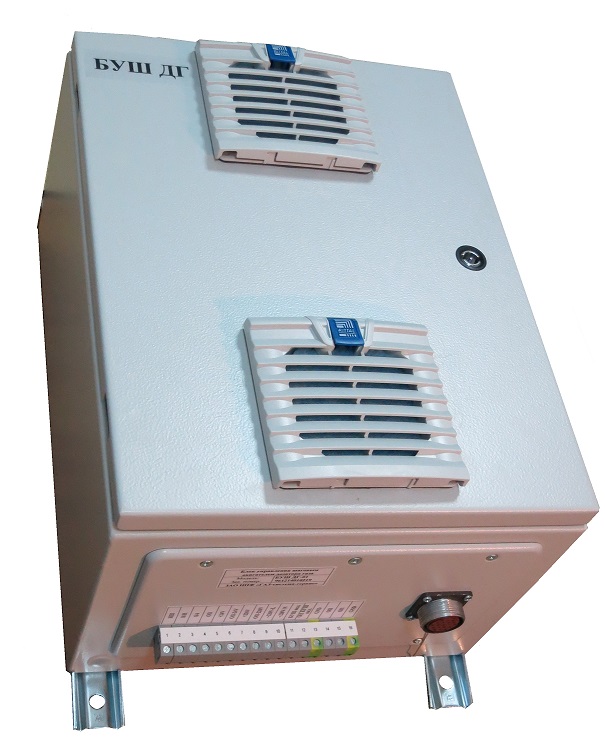

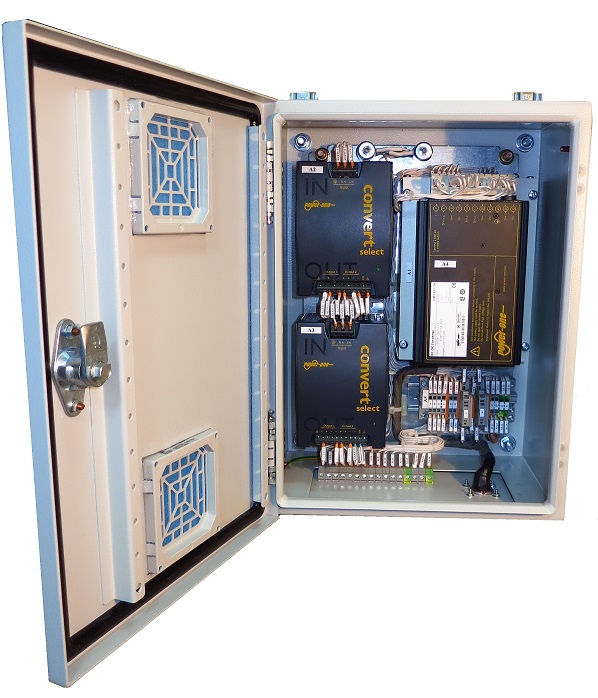

БУШ ДГ-01
Назначение
- БУШ ДГ-01 предназначен для управления положением шагового двигателя 3ДВШ-100-1,6 (далее по тексту ШД), установленного в дозаторах газа ДГ-90ГП1М, ДГ-90ГП2М, ДГ-90ГП4М, ДГЭ-2,5, ДГ-009, ДГ-009ВИ или других тройствах.
Tехнические характеристики
- Исполнение: в шкафу IP54, настенный вариант;
- Габаритные размеры: 480x300x225 с учетом крепежа;
- Масса: не более 18 кг;
- Питание:
- основное «~220В» не более 300 Вт;
- резервное «=220В» не более 300 Вт;
- аварийное «=24В» не более 45 Вт.
- Управление блоком со стороны САУ осуществляется тремя управляющими cигналами:
- «шаг» - число-импульсный сигнал количества шагов ШД;
- «в/н» - дискретный сигнал направления вращения ШД;
- «4/8» - дискретный сигнал 4-х или 8-тактного управления ШД
- Параметры сигналов на обмотки шагового двигателя:
- max частота шагов – 1500 Гц;
- 8,5 В, 1,1 А – длительно;
- 96 В, 2,3 А – импульсная форсировка;
- 27 В, 1,1 А – аварийное торможение.
- БУШ ДГ-01 имеет гальваническую развязку по входным сигналам;
- БУШ ДГ-01 использует клемную панель;
- Рабочий температурный диапазон: от +5°С до +50°С;
- Средняя наработка на отказ не менее 25000 ч;
- Срок службы БУШ ДГ-01 не менее 25 лет.
Функции
- Самодиагностиика
