БУ ВНА

Назначение

  • Блок управления входными направляющими аппаратами (БУ ВНА) предназначен для управления исполнительным механизмом типа ИМ-21АФ, входящего в состав агрегата исполнительных скапанов АИК-25Р или АИК-16-ВИ-РМ. БУ ВНА принимает от системы управления уставку угла ВНА и формирует сигналы управления, обеспечивающие поддержание заданного угла ВНА.

Технические характеристики

  • Исполнение: В шкафу IP54, настенный вариант;
  • Габаритные размеры: 480х400х225 с учетом крепежа;
  • Масса: 25 кг;
  • Питание: =24В, потребляемая мощность 60Вт;
  • Рабочий температурный диапазон: от 5°С до +50°С;
  • Средняя наработка на отказ: не менее 25000 часов;
  • Срок службы: не менее 25 лет.

    Функции

    • Прием входного токового сигнала Iвнапр в диапазоне 4..20 мА, пропорционального заданному значению угла ВНА;
    • Формирование широтно-импульсных сигналов (ШИМ) управления исполнительным механизмом типа ИМ-21АФ;
    • Формирование напряжения питания датчика положения ВНА (типа БСКТ-650-1Ш);
    • Прием сигнала с датчика положения ВНА;
    • Расчет значения угда ВНА;
    • Формирование для взаимодействующей системы выходного токового сигнала Iвна в диапазоне 4..20мА, пропорционального измеренному углу ВНА;
    • Самодиагностика.

    Фото

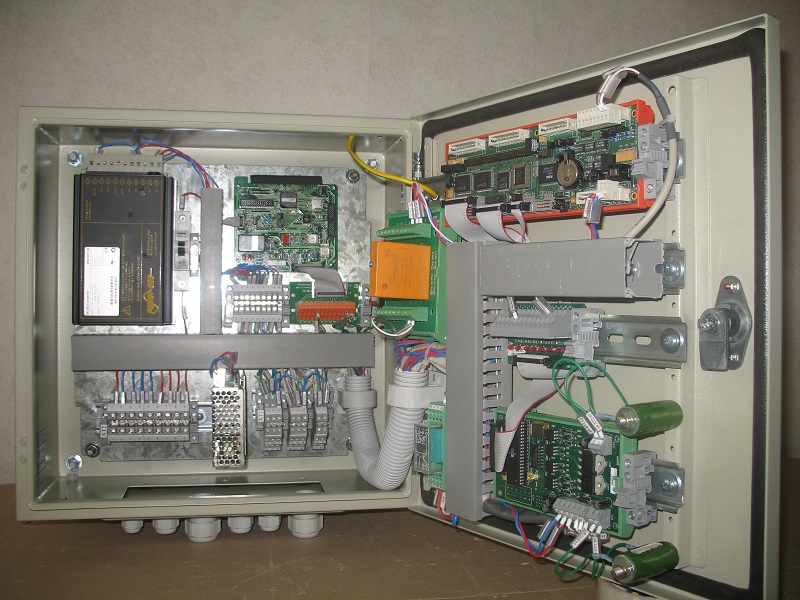

    БУ ВНА

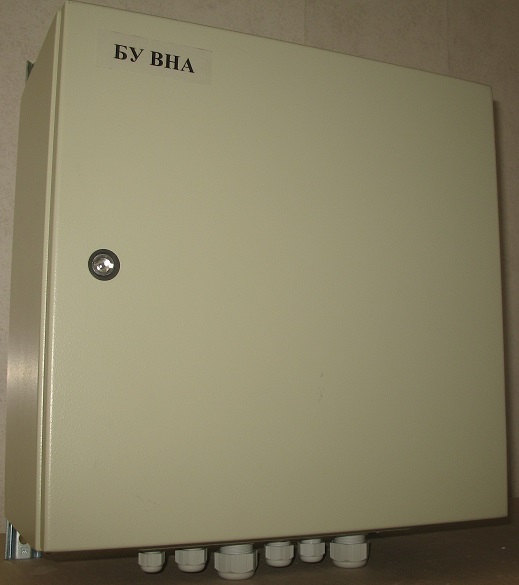

    БУ ВНА
