Периферийные и коммутационные устройства

БУШ ДГ-05

Назначение

  • Предназначен для управления дозатором топливного газа типа «816.ДВБ.000», имеющим в качестве исполнительного механизма шаговый электродвигатель.

Технические характеристики

  • Исполнение: в шкафу IP54, настенный вариант;
  • Габаритные размеры: 480x410x225 с учетом крепежа;
  • Масса: 22 кг;
  • Питание: основное «~220В», резервное «=220В», потребляемая мощность не более 600Вт;
  • Рабочий температурный диапазон: от +5°С до +50°С;
  • Индикаторная панель опционалоьно;
  • Циклы ввода информации, расчета и выдачи воздействий на управление дозатором не более 5 мс;
  • Средняя наработка на отказ не менее 100000 ч;
  • Максимальный ток катушки двигателя 15А;
  • Частота коммутации токов обмоток 25кГц.
  • Входные интерфейсы:
    • токовый (4-20 mА) - управление положением шагового двигателя;
    • обратная связь с датчиками типа «БСКТ», «ДБСКТ» или «БВТ»;
    • возможен RS-422/485 Modbus, Ethernet.
  • Гальваническая развязка:
    • входные и выходные токовые сигналы (4-20 mА);
    • 2 дискретных сигнала типа "сухой контакт" контроля состояния БУШ ДГ.

Функции

  • Управление шаговым двигателем:
    • управление током в четырех квадрантах;
    • выбор режима тока в катушках;
    • затухание, переключаемое по скорости;
    • дробление шага по току до 1/8;
    • отключение при перегреве.
  • Самодиагностика.

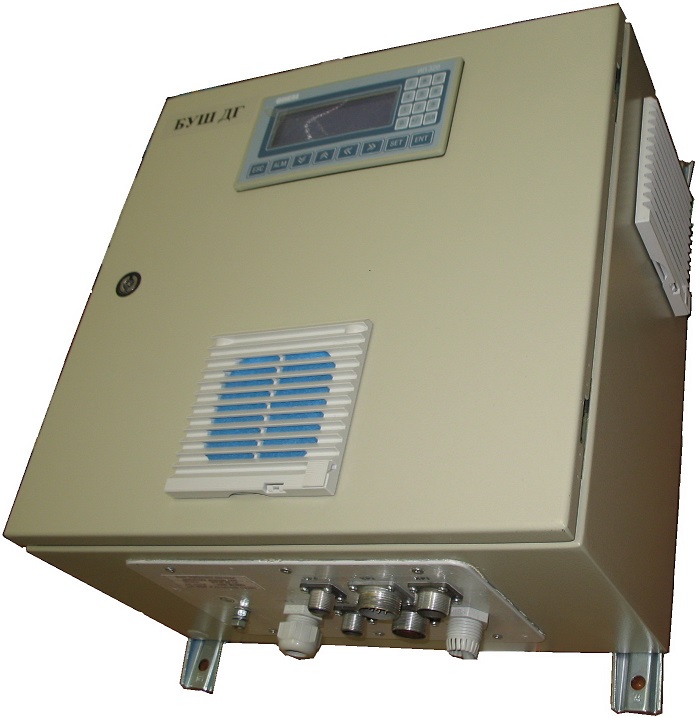

  • Фото
