БЗД
Назначение
- Блок защиты двигателя БЗД-96М предназначен для защиты двигателя от превышения предельно допустимой частоты вращения.
Технические характеристики
- Исполнение: в шкафу IP54, настенный вариант;
- Габаритные размеры: 380x250x155 мм учетом крепежа;
- Масса: не более 5 кг;
- Питание: от сети постоянного тока напряжением 21...29 В, потребляемая мощность не более 30 Вт;
- Рабочий температурный диапазон: от +5°С до +50°С.
- Средняя наработка на отказ не менее 25000 ч;
- Срок службы БЗД не менее 25 лет;
- Входные сигналы:
- 4 cигнала индукционных датчиков часоты вращения, 100..16000Гц, 0.75...60В.
- Выходные сигналы:
- 2 дискретных сигнала упраления исполнительными механизмами, 21..29В, 0..3А;
- 2 дискретных информационных сигнала, реле «сухой контакт»; 21..29В, 0..3А.
Функции
- БЗД измеряет частоту вращения по каждому из 4 каналов, сравнивает полученные значения с предельными уставками и при превышении хотя бы одной из предельно допустимых частот вращения формирует 4 выходных дискретных сигнала для обеспечения аварийного останова двигателя (два информационных сигнала и два сигнала для управления силовым исполнительным механизмом);
- Время срабатывания защиты не более 0,03 секунды;
- При срабатывании защиты выполняется самоблокировка, которая снимается при выключении питания;
- Самодиагностика.
Фото
|
|
|
|

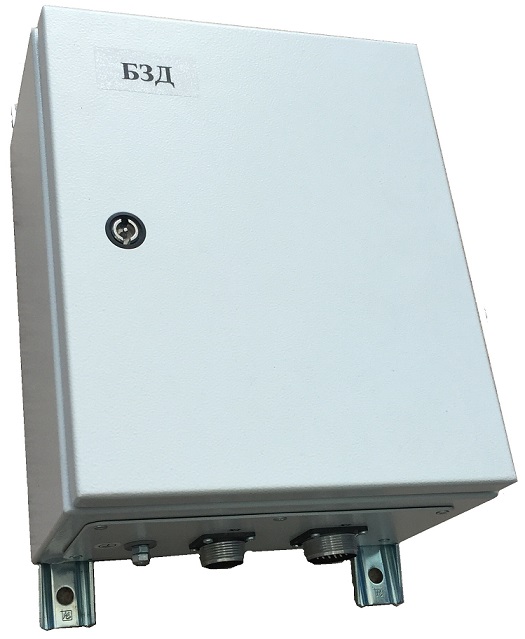

БЗД-96М |

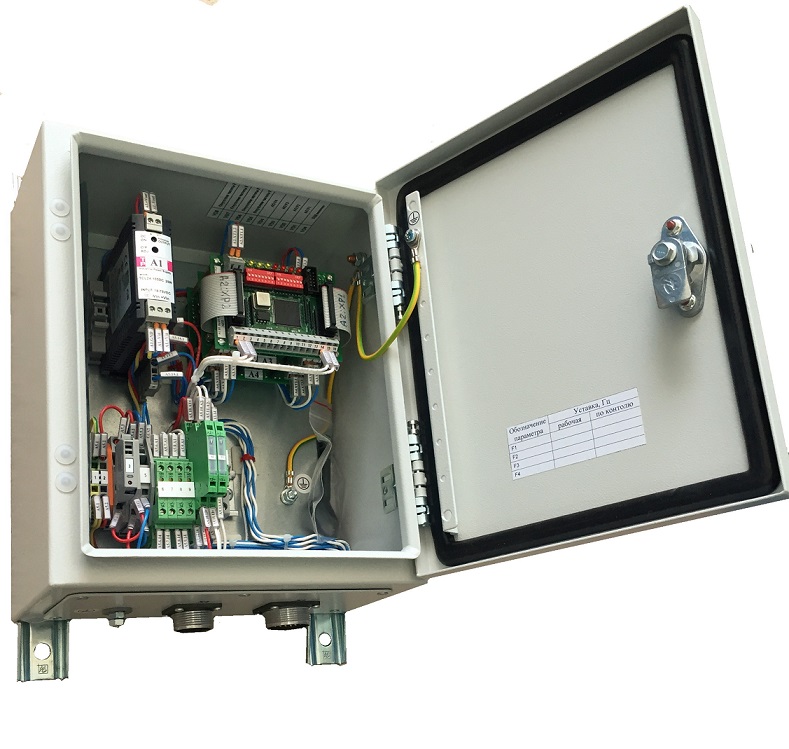

БЗД-96М |
