БУШ ДГ - 04
Назначение
- Предназначен для управления дозатором топливного газа типа «ДГВ-6,5ВУ», имеющим в качестве исполнительного механизма шаговый двигатель (2ДШР116-2,5-1,8УХЛ4 или аналогичный биполярный шаговый двигатель).
Технические характеристики
- Исполнение: в шкафу IP54, настенный вариант;
- Габаритные размеры: 480x410x235 с учетом крепежа;
- Масса: 22 кг;
- Питание: основное «~220В», резервное «=220В», потребляемая мощность не более 600Вт;
- Рабочий температурный диапазон: от +5°С до +50°С;
- Индикаторная панель опционалоьно;
- Циклы ввода информации, расчета и выдачи воздействий на управление дозатором не более 0,02 с;
- Средняя наработка на отказ не менее 100000 ч;
- Максимальный ток катушки двигателя 15А;
- Частота коммутации токов обмоток 25кГц.
- Входные интерфейсы:
- токовый (4-20 mА) - управление положением шагового двигателя;
- обратная связь с датчиками типа «ЛДТ-818», «ЛДТ-818А», «15Д16», «17Д16»;
- возможен RS-422/485 Modbus, Ethernet.
- Гальваническая развязка:
- входные и выходные токовые сигналы (4-20 mА);
- 6 дискретных сигналов контроля состояния БУШ ДГ.
Функции
- Управление шаговым двигателем:
- управление током в четырех квадрантах;
- выбор режима тока в катушках;
- затухание, переключаемое по скорости;
- дробление шага по току до 1/8;
- отключение при перегреве.
- Самодиагностика.

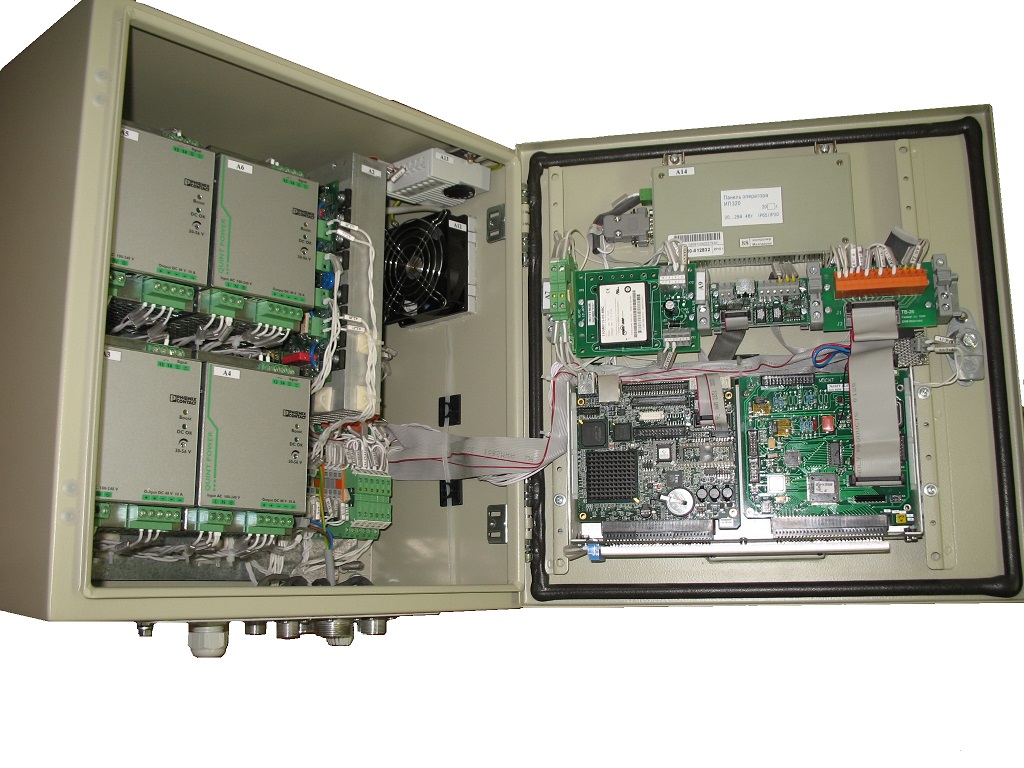

Фото
