БУД-М
Назначение
- автоматическое управления, диагностики, контроля и защиты газотурбинного двигателя ПС-90 (различные модификации);
- повышения уровня автоматизации операций контроля и управления ГТУ за счет применения современных контроллеров и совершенствования программного обеспечения;
- повышение эксплуатационных и надежных характеристик ГТУ и ГПА в целом за счет современных структурных решений применения современных датчиков и исполнительных механизмов (ИМ) с улучшенными техническими характеристиками и показателями надежности;
- сокращение сроков наладки за счет блочномодульного построения специального программного обеспечения с различными уровнями доступа;
- возможность работы с различными типами датчиков и ИМ, имеющих унифицированные входные-выходные сигналы;
- возможность быстрой замены датчиков и ИМ в эксплуатации без доработки базового СПО;
- возможность замены СПО в условиях эксплуатации специалистами предприятия-изготовителя.
Элементная база
- Metso
Состав САУ
- Блок управления двигателем БУД-М;
- Пульт инженерный ПИ-М.
Технические характеристики
Преимущества потребителя
- самодиагностика компонентов САУ с выдачей сигнализации;
- имитация режимов работы ГТА и исполнительных механизмов для проведения проверок прохождения сигналов, блокирововк и защит.
Функции
- предпусковой контроль аппаратуры САУ ГТУ с формированием сигналов об исправности или наличии отклонений от нормального функционирования;
- выполнение холодной прокрутки ГТУ;
- выполнение автоматического запуска ГТУ;
- управление режимами работы ГТУ путем изменения расхода топлива;
- ограничение предельных параметров ГТУ;
- управление элементами механизации ГТУ;
- контроль измеряемых параметров и контроль состояния исполнительных механизмов;
- автоматическая защита по предельным параметрам ГТУ (температуре газов, частоте вращения валов, давлению воздуха за компрессором) с выполнением нормального и аварийного останова;
- аварийный останов ГТУ при отказе блока управления двигателя и/или взаимодействующих агрегатов;
- формирование, приём, регистрация и отображение информации, включая выдачу предупреждающих и аварийных сигналов;
- управление, регулирование, контроль и защита ГТУ в реальном масштабе времени;
- отработка команд оператора САУ ГПА/ГТЭС. Обслуживающий персонал производит оперативную настройку и регулировку ГТУ

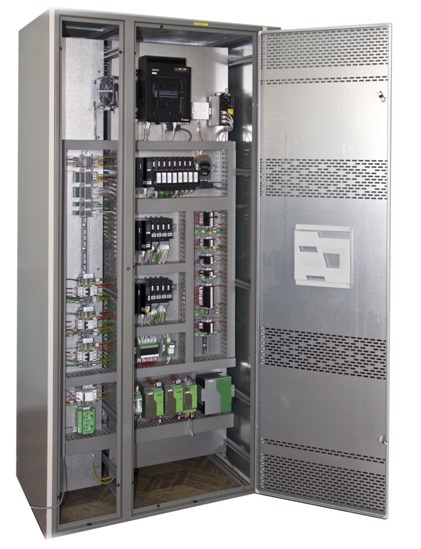

Фото
|
|
|
БУД-М |
